性能特点
1. 阀体材料 - 采用美国进口的杜邦高强度尼龙，吸水率低，耐温范围 -40℃～ 120℃，保证尺寸稳定性。
2. 线圈 - 采用德国进口漆包线，采用进口高精密绕线机绕制，保证绕线的一致性。并采用德国进口的专用包塑机及模具，应用分段式温度压力控制技术，保证关键尺寸公差 ±0.005 内。
3. 密封件 - 电磁阀内主要密封件采用日本进口的抗变形氟橡胶 , 使整阀耐温性能达到－ 20℃～ 100℃ 。
4. 结构 - 本阀采用无套管结构，骨架高强度材质，具有耐高低温、 低摩擦系数、耐摩擦的优点。
5. 装配 - 整阀采用半自动装配，配合特制的专用治具，保证装配的一致性。一次装配合格率 95% 以上。
6. 泄漏测试 - 所有电磁阀经过自动及手动测试台测漏，内外总泄漏<2ml/min。
7. 通过这一系列的材料、工艺及设备的保证，JEL10 微型电磁阀寿命可达 1 亿次以上。本阀广泛应用于纺织机行业、医疗器械行业及电子行业。

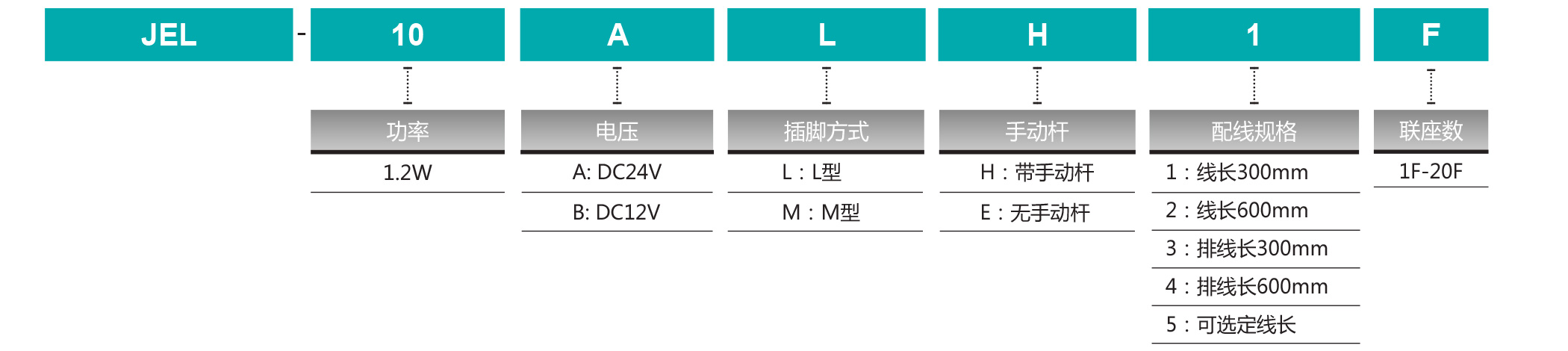

订购码
规格参数
|
型号 |
JEL10 |
|
类型 |
3/2 常闭 |
|
使用流体 |
空气、惰性气体 |
|
环境及流体温度 |
-10℃ ~ +75℃ |
|
工作压力 |
0 ~ 7bar |
|
阀口通径 |
Φ0.7mm |
|
P→A |
CV:0.008 |
|
b:0.11 |
|
|
A→ R |
CV:0.015 |
|
b:0.35 |
|
|
给油 |
不需要 |
线圈规格
|
导线引出方式 |
垂直脚件式（L型） 水平插脚式（M型） |
|
*标准电压 |
DC24V/ 12V |
|
允许电压波动 |
±10% |
|
功率 |
1.2W |
|
绝缘等级 |
H |
|
使用寿命 |
>5000万次 |
|
指示灯 |
LED（发光二极管） |
|
工作频率 |
>30Hz |
|
响应时间 |
6~8ms |
|
保护结构 |
防灰尘 |
*注：正负极反接不会导通

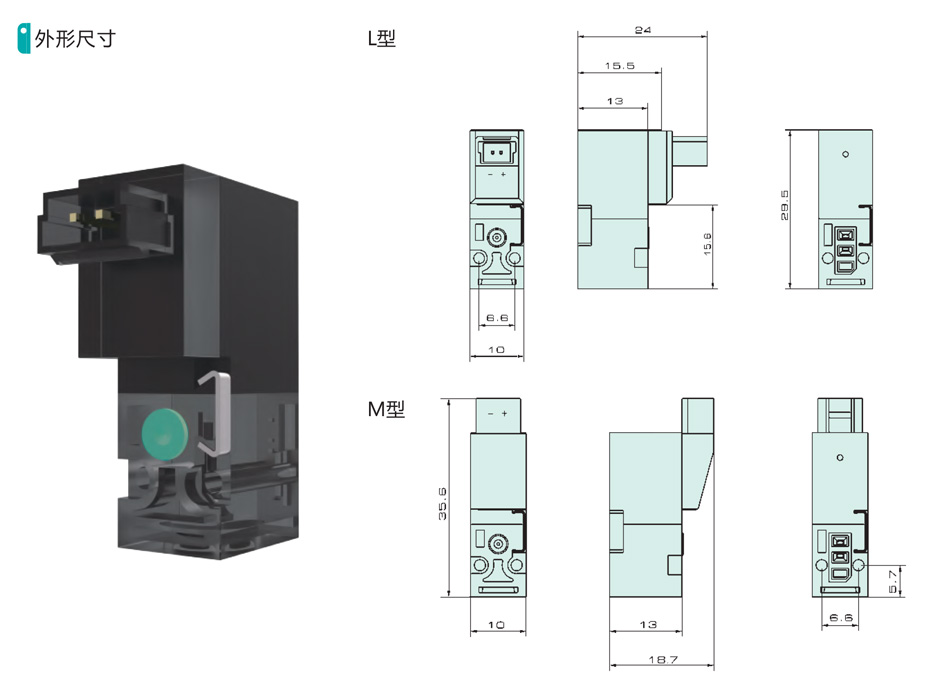

外形尺寸
