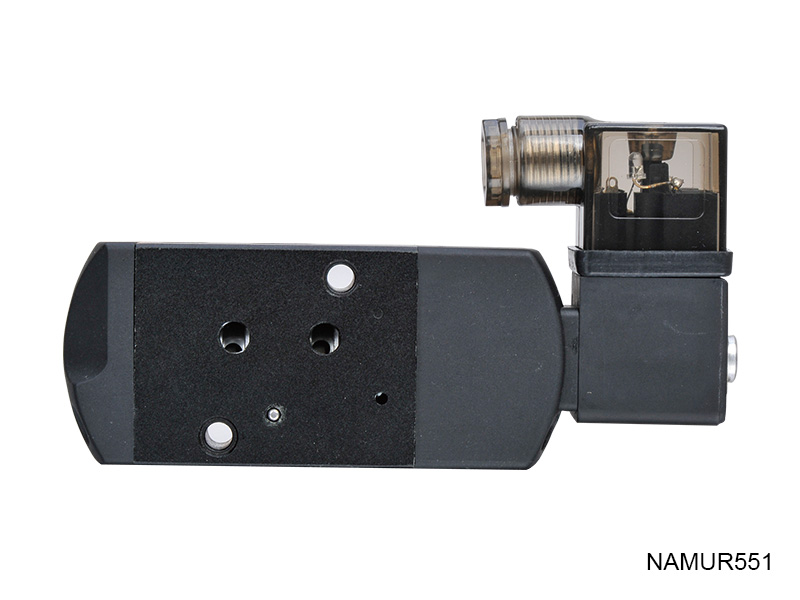

性能特点
1、铝制阀体，带螺纹接口和NAMUR界面。
2、同一滑阀可配接为3/2常闭或5/2，用于控制双作用和单作用执行机构。
3、标准配置手动操作器。
4、线圈可360°旋转。
安装说明
图形符号
内部结构图
零件表
|
编号 |
名称 |
编号 |
名称 |
|
1 |
手动杆 |
11 |
异形密封圈 |
|
2 |
O形圈 |
12 |
O形圈 |
|
3 |
密封垫 |
13 |
隔套 |
|
4 |
弹簧 |
14 |
阀芯 |
|
5 |
卡簧 |
15 |
复位弹簧 |
|
6 |
线圈 |
16 |
底盖 |
|
7 |
接线端子 |
17 |
阀体 |
|
8 |
先导阀座 |
18 |
异形密封件 |
|
9 |
活塞 |
19 |
转换连接板 |
|
10 |
活塞密封圈 |
20 |
O形圈 |
订购码
概述
|
工作压力 |
2-10bar |
|
最大许可压力 |
10bar |
|
流量（6bar条件） |
700L/min |
|
介质 |
空气，中性气体（经滤网过滤） |
|
工作温度 |
-25℃至+60℃ |
|
密封件 |
NBR（腈类橡胶）+PUR（聚氨酯） |
|
接管口径 |
进气=G1/4” 排气=G1/8” |
电气特征
|
线圈功率 |
DC 3W; AC 4VA(实际功率) |
|
标准电压 |
DC24V; AC220V |
|
电压范围 |
±10% |
|
绝缘等级 |
F |
|
保护等级 |
IP65 |
|
通断率 |
100% |
外形尺寸
