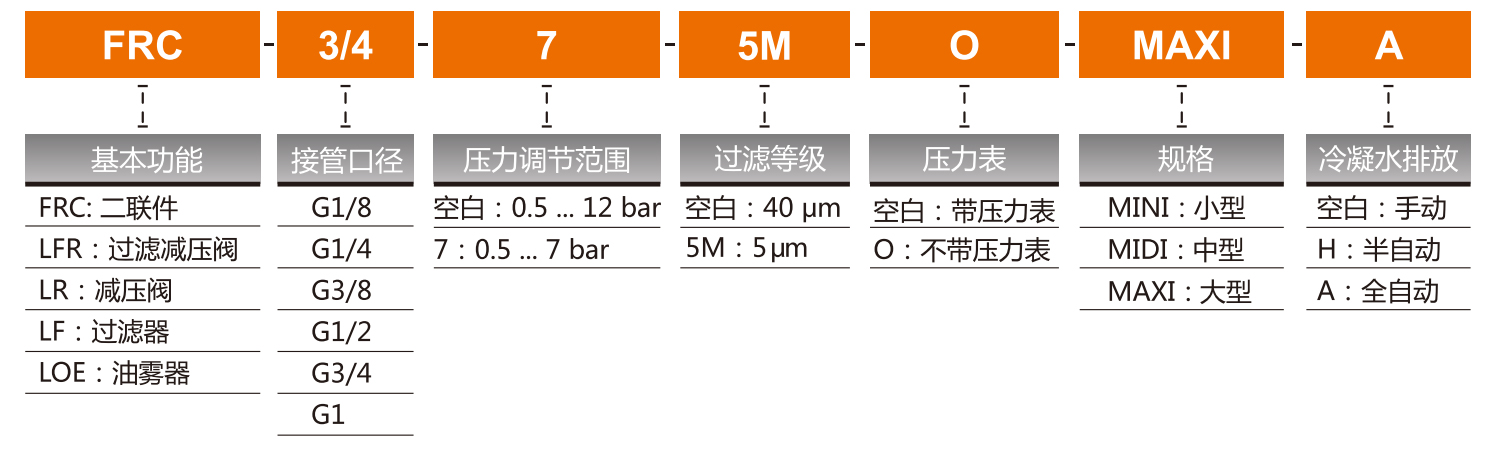

订购码

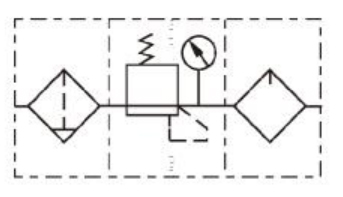

图形符号
规格参数
| 规格 | Mini | Midi | Maxi | ||||||
| 接管口径 | G1/8 | G1/4 | G3/8 | G3/8 | G1/2 | G3/4 | G3/4 | G1 | |
| 工作介质 | 压缩空气 | ||||||||
| 结构特点 | 过滤减压阀，带/不带压力表 | ||||||||
| 比例标准油雾器 | |||||||||
| 安装方式 | 通过附件 | ||||||||
| 管式安装 | |||||||||
| 安装位置 | 垂直±5° | ||||||||
| 减压阀锁具 | 旋转手柄，带锁定 | ||||||||
| 旋转手柄，带集成锁具 | |||||||||
| 过滤等级[μm] | 5 或 4 0 | ||||||||
| 最大迟滞[bar] | 0.2 | 0.4 | |||||||
| 压力调节范围[bar] | 0.5 ...7 | ||||||||
| 0.5 ...12 | |||||||||
| 压力显示 | 通过压力表 | ||||||||
| G1/8预置 | G1/4预置 | G1/4预置 | |||||||
| 最大冷凝水容积[cm³] | 22 | 43 | 80 | ||||||
| 输入压力[bar] | |||||||||
| 冷凝水排放 | 手动 | 1...16 | |||||||
| 半自动 | 1.5...16 | ||||||||
| 全自动 | 2...12 | ||||||||

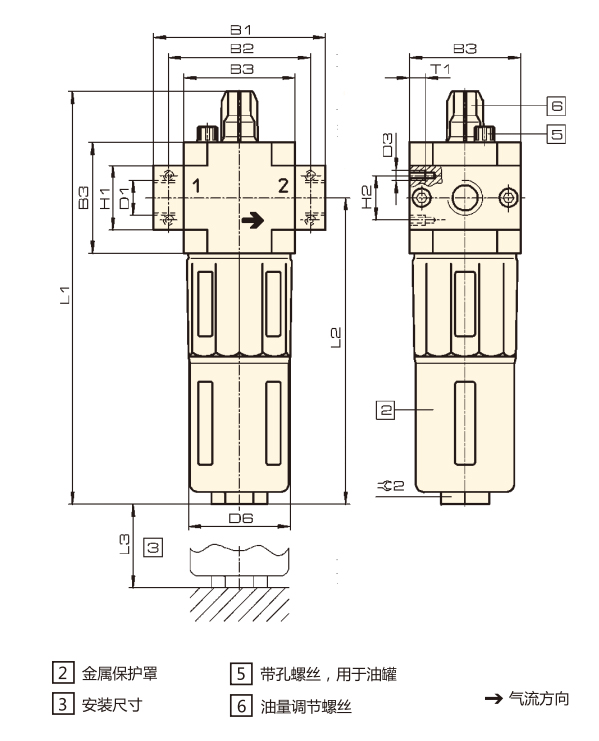

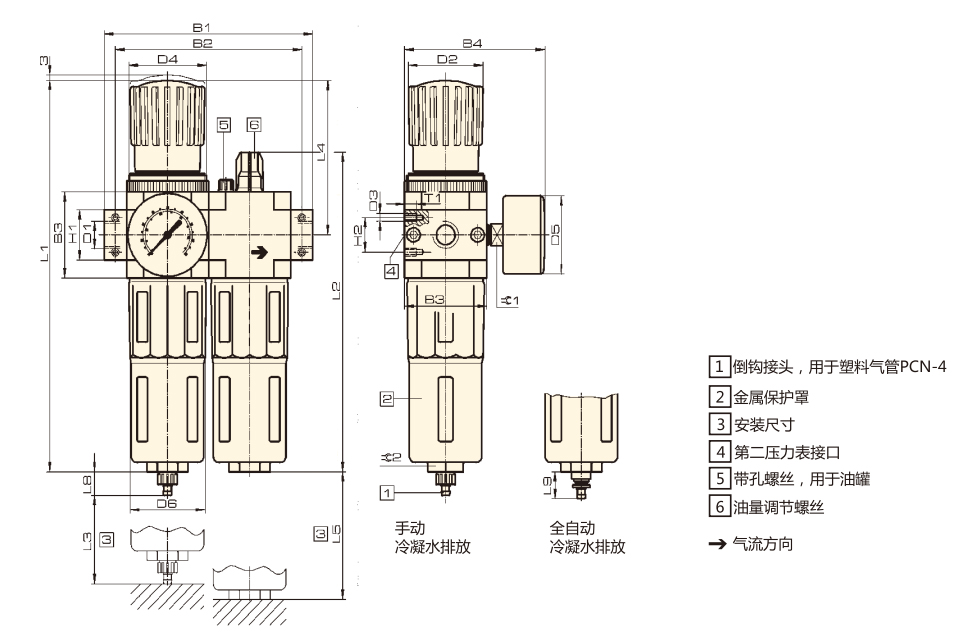

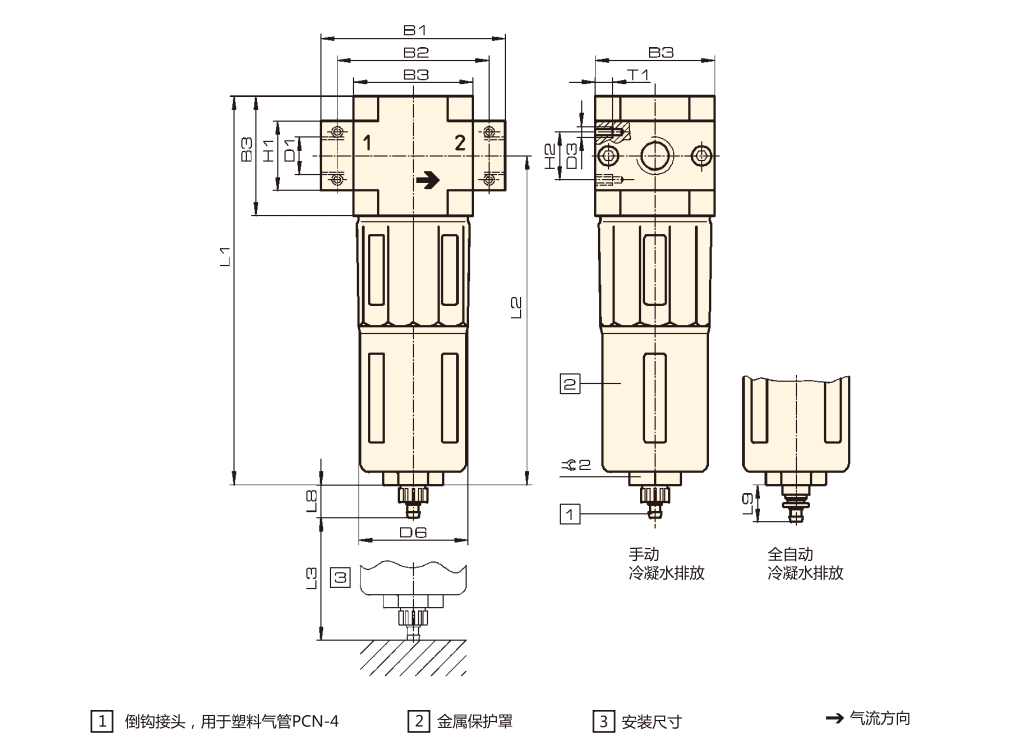

外形尺寸
尺寸表
|
型号 |
B1 |
B2 |
B3 |
B4 |
D1 |
ΦD2 |
D3 |
D4 |
ΦD5 |
ΦD6 |
|
Mini |
||||||||||
|

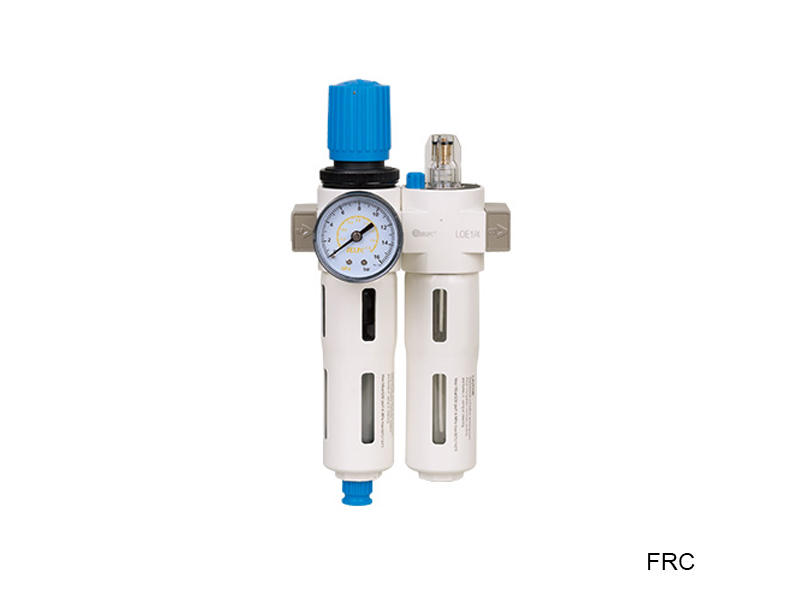

FRC-1/8-MINI |
104 |
92 |
40 |
76 |
G1/8 |
31 |
M4 |
M36x1.5 |
41 |
38 |
|
FRC-1/4-MINI |
G1/4 |
|||||||||
|
FRC-3/8-MINI |
110 |
G3/8 |
||||||||
|
Midi |
||||||||||
|
FRC-3/8-MIDI |
140 |
125 |
55 |
95 |
G3/8 |
48.5 |
M5 |
M52x1.5 |
50 |
52 |
|
FRC-1/2-MIDI |
G1/2 |
|||||||||
|
FRC-3/4-MIDI |
G3/4 |
|||||||||
|
Maxi |
||||||||||
|
FRC-3/4-MAXI |
162 |
146 |
66 |
107 |
G3/4 |
48.5 |
M5 |
M52x1.5 |
50 |
65 |
|
FRC-1-MAXI |
182 |
157 |
G1 |
|||||||
|
型号 |
HI |
H2 |
LI |
L2 |
L3 |
L4 |
L5 |
L8 |
L9 |
T1 |
|
|
|
Mini |
||||||||||||
|
FRC-1/8-MINI |
20 |
11 |
193 |
169 |
60 |
69 |
100 |
15 |
19 |
7 |
14 |
22 |
|
FRC-1/4-MINI |
||||||||||||
|
FRC-3/8-MINI |
||||||||||||
|
Midi |
||||||||||||
|
FRC-3/8-MIDI |
32 |
22 |
250 |
204 |
80 |
99 |
120 |
15 |
19 |
8 |
14 |
24 |
|
FRC-1/2-MIDI |
||||||||||||
|
FRC-3/4-MIDI |
||||||||||||
|
Maxi |
||||||||||||
|
FRC-3/4-MAXI |
32 |
22 |
252 |
228 |
90 |
102 |
150 |
15 |
19 |
8 |
14 |
24 |
|
FRC-1-MAXI |
40 |
|||||||||||
|
型号 |
B1 |
B2 |
B3 |
D1 |
D3 |
ΦD6 |
H1 |
H2 |
L1 |
L2 |
L3 |
L8 |
L9 |
T1 |
T2 |
|
|
Mini |
||||||||||||||||
|

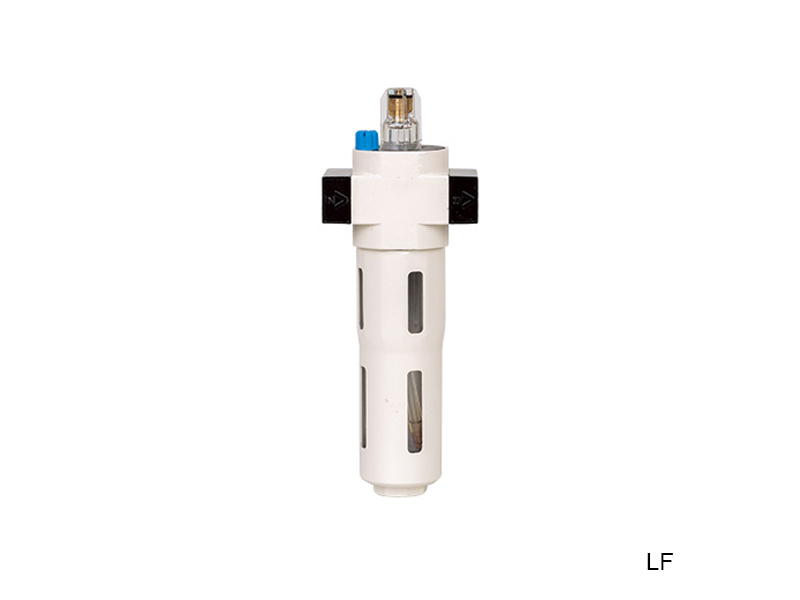

LF-1/8-MINI |
64 |
52 |
40 |
G1/8 |
M4 |
38 |
20 |
11 |
144 |
124 |
60 |
15 |
19 |
7 |
- |
22 |
|
LF-1/4-MINI |
G1/4 |
|||||||||||||||
|
LF-3/8-MINI |
G3/8 |
|||||||||||||||
|
Midi |
||||||||||||||||
|
LF-3/8-MIDI |
85 |
70 |
55 |
G3/8 |
M5 |
52 |
32 |
22 |
179 |
151 |
80 |
15 |
19 |
8 |
- |
24 |
|
LF-1/2-MIDI |
G1/2 |
|||||||||||||||
|
LF-3/4-MIDI |
G3/4 |
|||||||||||||||
|
Maxi |
||||||||||||||||
|
LF-3/4-MAXI |
116 |
91 |
66 |
G3/4 |
M5 |
65 |
32 |
22 |
203 |
170 |
90 |
15 |
19 |
8 |
- |
24 |
|
LF-1-MAXI |
G1 |
|||||||||||||||
|
型号 |
B1 |
B2 |
B3 |
B4 |
B5 |
D1 |
0D2 |
D3 |
0D6 |
HI |
H2 |
LI |
12 |
L3 |
T1 |
T2 |
|
|
Mini |
|||||||||||||||||
|

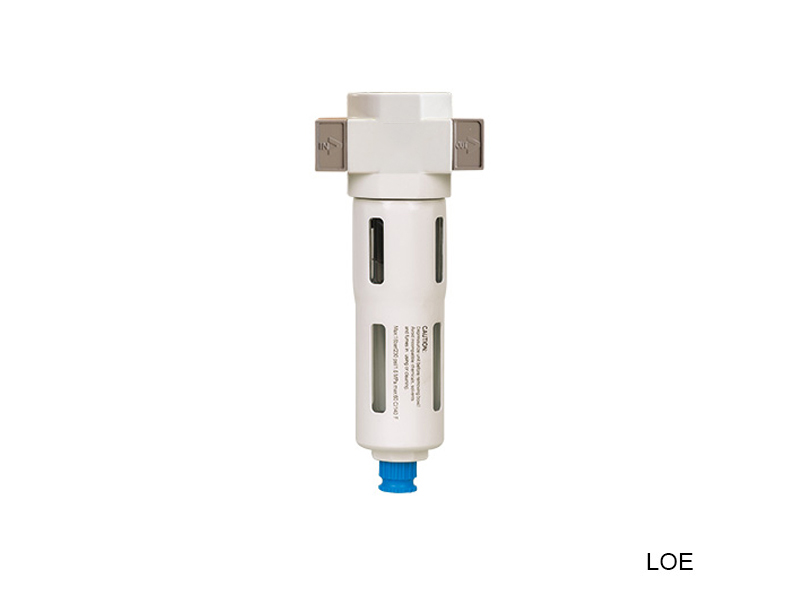

LOE-1/8-MINI |
64 |
52 |
40 |
30 |
- |
G1/8 |
- |
M4 |
38 |
20 |
11 |
169 |
124 |
100 |
7 |
- |
22 |
|
L0E-1/4-MINI |
G1/4 |
||||||||||||||||
|
LOE-3/8-MINI |
G3/8 |
||||||||||||||||
|
Midi |
|||||||||||||||||
|
LOE-3/8-MIDI |
85 |
70 |
55 |
43 |
- |
G3/8 |
- |
M5 |
52 |
32 |
22 |
204 |
151 |
120 |
8 |
- |
24 |
|
L0E-1/2-MIDI |
G1/2 |
||||||||||||||||
|
LOE-3/4-MIDI |
G3/4 |
||||||||||||||||
|
Maxi |
|||||||||||||||||
|
LOE-3/4-MAXI |
116 |
91 |
66 |
46 |
- |
G3/4 |
- |
M5 |
65 |
40 |
22 |
228 |
170 |
150 |
8 |
- |
24 |
|
L0E-1-MAXI |
G1 |
||||||||||||||||
