产品参数
产品尺寸

SI系列标准气缸（符合ISO15552标准）

LB脚架

尺寸表

内径/符号	32	40	50	63	80	100	125
AA	32	36	45	50	63	71	90
AB	30	35	40	45	45	55	60
AC	32	36	45	50	63	75	90
AD	32.5	38	46.5	56.5	72	89	110
AE	45	52	65	75	95	115	140
AF	24	28	32	32	41	41	45
AG	11	8	15	13	14	16	18
AH	15.8	17	21.8	21.8	27	26.5	35
AI	4	4	5	5	6	6	7
AJ	142	161	170	186	208	219	250
AK	7	7	9	9	11	11	12.5
AL	7	10	10	10	12	14.5	16.5

FA、FB法兰外形尺寸

尺寸表

内径/符号	32	40	50	63	80	100	125
BA	30.3	35.3	40.3	45.3	45.3	55.3	60.3
BB	10	10	12	12	16	16	20
BC	45	52	65	76	94	112	140
BD	32	36	45	50	63	75	90
BE	80	90	110	120	150	175	224
BF	64	72	90	100	126	150	180
BH	6.5	6.5	8.5	8.5	10.5	10.5	15
AJ	10.5	10.5	13.5	13.5	16.5	16.5	19
AK	6.5	6.5	8.5	8.5	10.5	10.5	12.5
BP	7	9	9	9	12	14	16
T	32.5	38	46.5	56.5	72	89	110

CA单耳环外形尺寸

尺寸表

内径/符号	32	40	50	63	80	100	125
S	45	52	65	76	94	112	140
T	32.5	38	46.5	56.5	72	89	110
RR	6.5	6.5	9	9.5	11	11.5	12
DB	34	41	54	65	83	101	123
DC	22	25	27	32	36	41	50
DD	10	11	13	16	16	20	25
DE	10	12	12	16	16	20	25
DQ	26	28	32	40	50	60	70
D	6.5	6.5	8.5	8.5	10.5	10.5	12.5
E	14	17	17	22	24	25	30

CB双耳环外形尺寸

尺寸表

内径/符号	32	40	50	63	80	100	125
S	45	52	65	76	94	112	140
T	32.5	38	46.5	56.5	72	89	110
D	6.5	6.5	8.5	8.5	10.5	10.5	12.5
E	14	17	17	22	24	25	30
RR	6.5	6.5	9	9.5	11	11.5	12
CB	34	41	54	65	83	101	123
CC	22	25	27	32	36	41	50
CD	10	11	13	16	46	20	25
CE	10	12	12	16	16	20	25
CP	26	28	32	40	50	60	70
CT	45	52	60	70	90	110	120
PA1	53	60	68	78	100	120	130
PB1	46.5	53.5	61.5	71.5	91.5	111.5	121.5

YB支座外形尺寸

尺寸表

内径/符号	32	40	50	63	80	100
AH	32	36	45	50	63	71
H	8	10	12	12	14	15
CD	10	12	12	16	16	20
G1	31	35	45	50	60	70
G2	18	22	30	35	40	50
G3	21	24	33	37	47	55
CB	26	28	32	40	50	60
K1	38	41	50	52	66	76
K2	51	54	65	67	86	96
S2	6.6	6.6	9	9	11	11
R	10	11	13	15	15	19

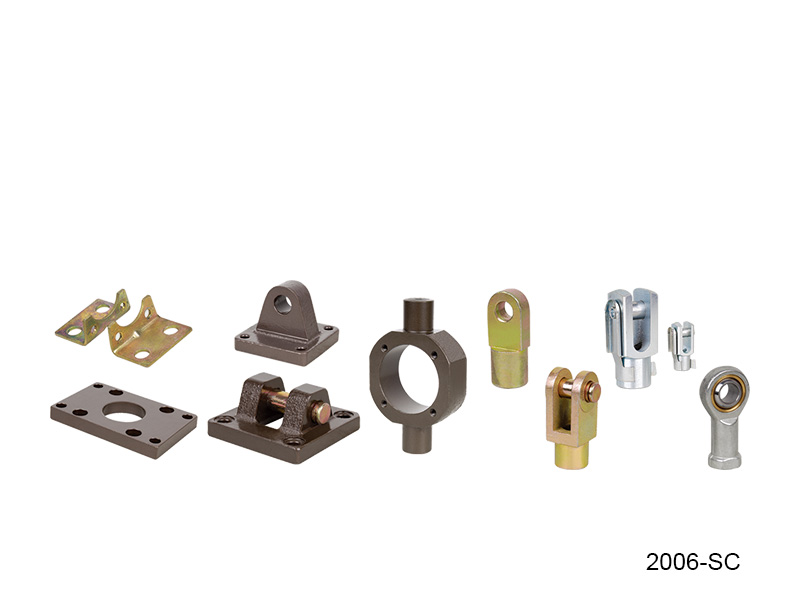

SC/SU系列标准气缸

LB脚架外形尺寸

尺寸表

内径/符号	32	40	50	63	80	100	125	160	200
AA	153	169	173	184	200	210	249	328	380
AC	134	140	149	158	168	174	249	288	320
AD	9.5	14.5	12	12	16	18	18	20	28
AE	50	57	68	80	97	112	140	180	220
AF	33	36	47	56	70	84	90	115	135
AG	20.5	23.5	28	31	30	30	45	60	70
AJ	28	30	36.5	41	49	57	90	115	135
AP	9	12	12	12	14	14	16	18	22
AT	3	3	3	3	4	4	7	7	9

FA、FB法兰外形尺寸

尺寸表

内径/符号	32	40	50	63	80	100	125	160	200
BA	28.3	32.3	38.3	38.3	47.3	47.3	62	72	82
BB	10	10	10	12	16	16	20	20	25
BC	47	52	65	76	95	115	141	180	220
BD	33	36	47	56	70	84	90	115	135
BE	72	84	104	116	143	162	218	278	322
BF	58	70	86	98	119	138	180	230	270
BH	6.5	6.5	6.5	8.5	10.5	10.5	13	15	18
AJ	10.5	10.5	10.5	13.5	16.6	16.6	19	25	25
AK	6.5	6.5	6.5	8.5	10.5	10.5	12.5	18	18
BP	7	7	9	9	12	12	16	18	22
T	33	37	47	56	70	84	110	140	175

CA单耳环外形尺寸

尺寸表

内径/符号	32	40	50	63	80	100	125	160	200
S	45	50	62	75	94	112	140	177	217
T	33	37	47	56	70	84	110	140	175
DC	34	34	34	34	48	48	50	55	60
DD	14	14	15	15	20	20	25	30	30
DE	12	14	14	14	20	20	25	30	30
DJ	14	14	15	15	20	20	25	28	25
DQ	16	20	20	20	32	32	70	90	90
D	6.5	6.5	6.5	8.5	10.5	10.5	12.5	18	18

CB双耳环外形尺寸

尺寸表

内径/符号	32	40	50	63	80	100	125	160	200
CC	19	19	19	19	32	32	50	55	60
CD	5	5	3	3	8	8	25	30	35
CE	12	14	14	14	20	20	25	30	30
CJ	13	13	15	15	21	21	25	25	33
CP	16.3	20.5	20.3	20.3	32.3	32.3	70	90	90
CT	32	44	52	52	64	64	120	162	75
PAI	41	53	61	61	75	75	136	176	188
PBI	34	46	54	54	66	66	124	162	177
S	48	50	62	75	94	112	140	176	217
T	33	37	47	56	70	84	110	140	175
D	6.5	6.5	6.5	8.5	10.5	10.5	12.5	18	18

TC中摆外形尺寸

尺寸表

内径/符号	32	40	50	63	80	100	125	160	200
EB	87	113	126	138	164	182	210	276	320
EC	53	63	76	88	114	132	150	94	244
ED	33	37	47	56	70	84	110	140	175
EE	55	63	76	88	114	132	160	200	245
EG	16	25	25	25	25	25	25	36	36
EP	16	25	25	25	25	25	30	32	32
ET	30	30	30	30	35	40	36	40	46
S	37.5	45.5	55.5	68.5	87.5	107.5	135	72	210

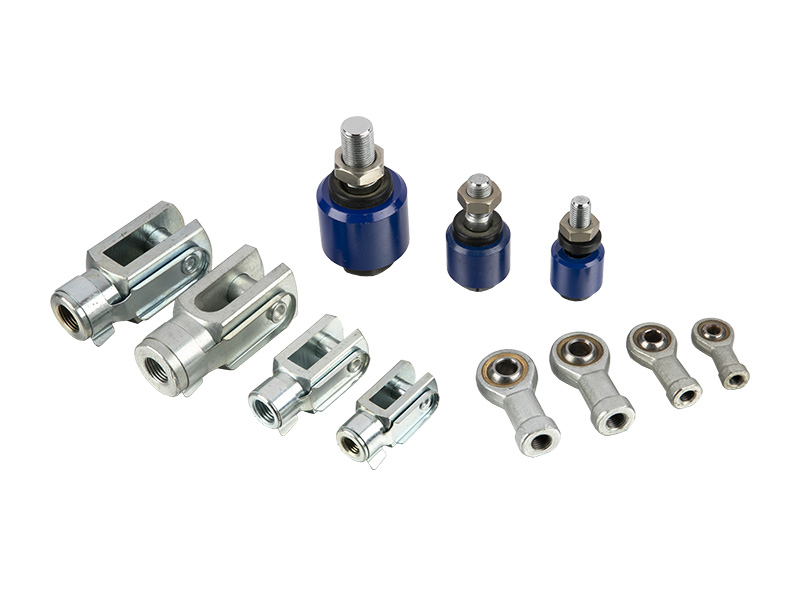

Y、I接头外形尺寸

尺寸表

型号	NA	NB	NC	ND	NE	NF	NG	NH	NJ	NK	MM	NP	NQ	PA	PB
F -M10125I/Y	19	20	10	40	52	15	20	M10×1.25	15.5	16	10	20	52	30	21
F -M12125I/Y	24	24	12	48	62	24	20	M12×1.25	20.5	20	12	24	62	36	27
F -M16150I/Y	32	32	16	64	89	32	23	M16×1.5	26	30	16	32	83	44	34
F -M16150I/Y	32	32	16	64	89	32	23	M16×1.5	26	30	16	32	83	44	34
F -M20150I/Y	40	40	20	80	112	40	30	M20×1.5	30	38	20	39.5	105	52	42
F -M20150I/Y	40	40	20	80	112	40	30	M20×1.5	30	38	20	39.5	105	52	42
F -M27200I/Y	62	49	20	99	122	54	50	M27×2	28	38	30	43	120	75	66
F -M36200I/Y	70	61	30	125	155	43	70	M36×2	40	53	40	43	153	96	82
F -M36200I/Y	70	61	30	125	155	43	70	M36×2	40	53	40	43	153	96	82

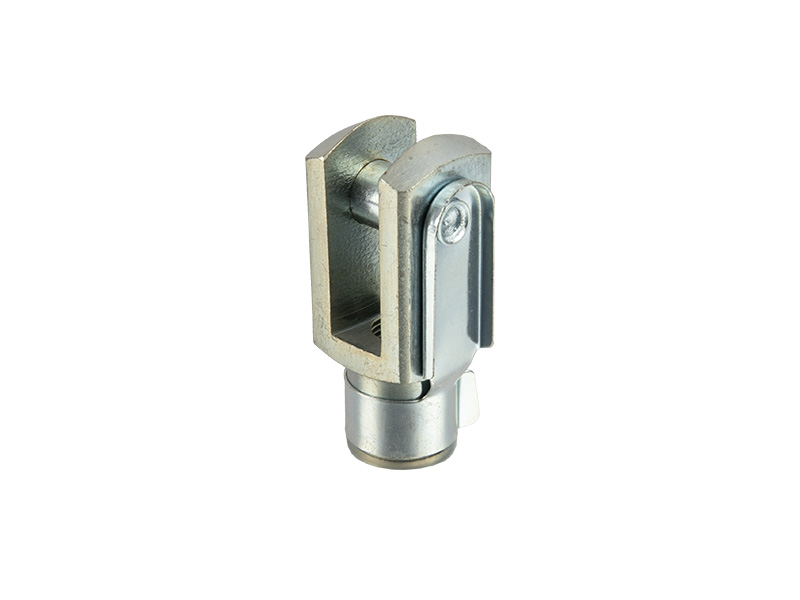

CK型Y形接头外形尺寸

尺寸表

型号	KK	B	CE	CM	CR	CW	D1	G	LE
F-M04070CK	M4X0.7	8	16	4	21	4	8	11	8
F-M05080CK	M5X0.8	10	20	5	26	5	9	13	10
F-M06100CK	M6×1	12	24	6	31	6	10	16	12
F-M08125CK	M8×1.25	16	32	8	42	8	14	20	16
F-M10125CK	M10×1.25	20	40	10	52	10	18	25.5	20
F-M12125CK	M12×1.25	24	48	12	62	12	20	29.5	24
F-M14150CK	M14×1.5	27	56	14	72	14	24	29.5	28
F-M16150CK	M16×1.5	32	64	16	83	16	26	38.5	32
F-M18150CK	M18×1.5	36	72	18	94	18	30	42	36
F-M20150CK	M20×1.5	40	80	20	105	20	34	47	40
F-M27200CK	M27×2	55	112	30	148	30	48	63	56

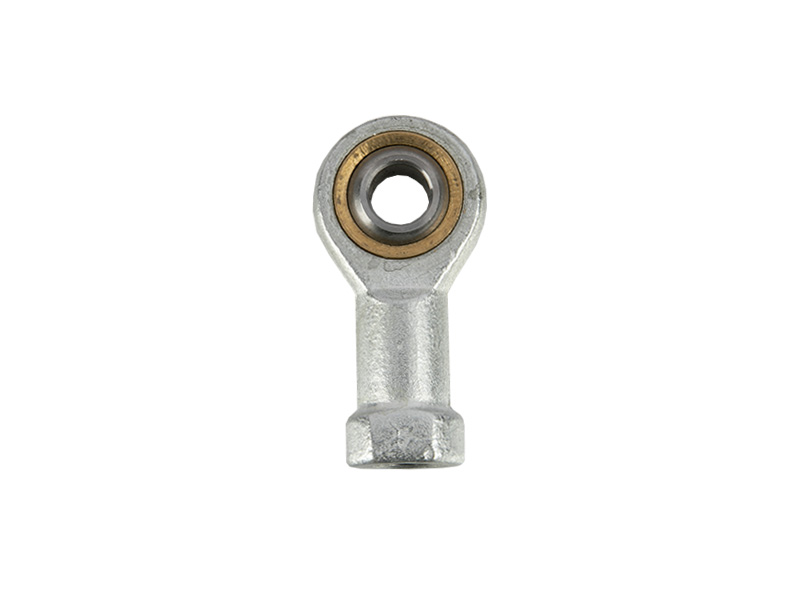

PHSA鱼眼接头外形尺寸

尺寸表

型号	D3	D	D2	D5	S	B	L5	C1	H1	L3	D4	L4	A°
F-M05070PHSA	M5X0.8	5	18	11	9	8	4	6	27	10	8.5	36	13
F-M06100PHSA	M6X1	6	20	13	11	9	5	6.75	30	12	10	40	13
F-M08125PHSA	M8X1.25	8	24	16	14	12	5	9	36	16	12.5	48	14
F-M10125PHSA	M10X1.25	10	28	19	17	14	6.5	10.5	43	20	15	57	13
F-M12125PHSA	M12X1.25	12	32	22	19	16	6.5	12	50	22	17.5	66	13
F-M14125PHSA	M14X1.5	14	36	25	22	19	8	13.5	57	25	20	75	16
F-M16125PHSA	M16X1.5	16	40	27	24	21	8	15	64	28	22	84	15
F-M18150PHSA	M18X1.5	18	44	31	27	23	10	16.5	71	32	25	93	15
F-M20150PHSA	M20X1.5	20	50	34	30	25	10	18	77	33	27.5	102	14
F-M27200PHSA	M27X2	30	70	50	41	37	15	25	110	51	40	145	17

FDJT浮动接头

尺寸表

型号	MI	MJ	MA	MB	MD	ME	MF	MH	MP	MC	MO	MG
F-M06100FDJT	M6X1	M6X1	35	13	12	16	8	6	10	5	10	5
F-M08125FDJT	M8X1.25	M8X1.25	53	20	18	24	12	8	13	6	14	6
F-M10125FDJT	M10X1.25	M10X1.25	58	22	21	26	13	10	17	7	17	6
F-M12125FDJT	M12X1.25	M12X1.25	64	22	24	32	15	12	19	8	19	7
F-M16150FDJT	M16X1.5	M16X1.5	90	27	36	45	23	17	27	12	24	8
F-M20150FDJT	M20X1.5	M20X1.5	102	32	40	53	28	22	32	13	30	10
F-M27200FDJT	M27X2	M27X2	120	37	48	60	35	26	41	15	36	12

DN/DSN系列不锈钢迷你缸（符合ISO6432标准）

外形尺寸

尺寸表

符号	B	(DN、DSN系列)	C(DS/DT系列)			BB	BC	BD	BE	BF	BP	F
缸径/行程	B	(DN、DSN系列)	0-50	50-100	100-150	BB	BC	BD	BE	BF	BP	F
8	28	46	71	-	-	3	22		40	30	4.5	12
10	28	46	71	-	-	3	22		40	30	4.5	12
12	38	50	75	-	-	4	30		52	40	5.5	17
16	37	55	80	105	-	4	30		52	40	5.5	16
20	43	64	89	114	139	5	40		66	50	6.6	16
25	50	66	91	116	141	5	40		66	50	6.6	22
32	48	72	97	122	147	5	45	20	80	60	7	18
40	51	72	97	122	147	5	50	30	100	80	9	20

外形尺寸

尺寸表

符号	B	AA(DN、DSN系列)	AA(DS/DT系列)			AB	AC(DN、DSN系列)	AC(DS/DT系列)			AD	AE	AF	AH	AL	AP	AQ	AT	F
缸径/行程	B	AA(DN、DSN系列)	0-50	50-100	100-150	AB	AC(DN、DSN系列)	0-50	50-100	100-150	AD	AE	AF	AH	AL	AP	AQ	AT	F
8	28	78	103	-	-	-	68	93	-	-	-	35	25	16	11	4.5	5	3	12
10	28	78	103	-	-	-	68	93	-	-	-	35	25	16	11	4.5	5	3	12
12	38	90	115	-	-	-	78	103	-	-	-	42	32	20	14	5.5	6	4	17
16	37	95	120	145	-	-	83	108	133	-	-	42	32	20	14	5.5	6	4	16
20	43	114	139	164	189	-	98	123	148	173	-	54	40	25	17	6.6	8	5	16
25	50	116	141	166	191	-	100	125	150	175	-	54	40	25	17	6.6	8	5	22
32	48	118	143	168	193	49	104	129	154	179	28	66	52	28	16	7	7	5	18
40	51	132	157	182	207	58	112	137	162	187	30	80	60	33	20	9	10	5	20

外形尺寸

尺寸表

符号	D	Q	CA	CB（MAL系列）	CB （MSAL/MTAL（MTAL）			CD	CF	Ch	CT	CP	CQ
缸径/行程	D	Q	CA	CB（MAL系列）	0-50	50-100	100-150	CD	CF	Ch	CT	CP	CQ
8	11.3	8.1	17.3	76	101	-	-	20	12.5	24	2.5	4.5	13.1
10	11.3	8.1	17.3	76	101	-	-	20	12.5	24	2.5	4.5	13.1
12	13	12.1	23.3	91	116	-	-	25	15	27	3	5.5	18.1
16	13	12.1	23.3	98	123	148	-	25	15	27	3	5.5	18.1
20	16	16.1	30	115	140	165	190	32	20	30	4	6.5	24.1
25	16	16.1	30	126	151	176	201	32	20	30	4	6.5	24.1
32	19.5	20.1	34.6	135	160	185	210	41	24	35	4	9	28.1
40	26	20.1	36.6	138	163	188	213	52	30	40	5	9	30.1

外形尺寸

尺寸表

型号	NB	NC	ND	NE	nf	ng	NH	NM	缸径	8	10	12	16	20	25	32	40
F-M04070I	10	4	16	21	7	6	M4x0.7	4	接头配套表	√	√
F-M06100I	12	5	21	28	8.5	8	M6x1	6				√	√
F-M08125I	16	8	30	40	11	15	M8x1.25	8						√
F-M10125I	20	10	40	52	15	18	M10x1.25	10							√	√
F-M12125I	24	12	48	62	24	18	M12x1.25	12
F-M14150I	28	14	56	72	28	21	M14x1.5	14									√

外形尺寸

尺寸表

型号	KK	B	CE	CM	CR	CW	D1	G	LE
F-M04070CK	M4x0.7	8	16	4	21	4	8	11	8	DSN8，DSN10
F-M06100CK	M6x1	12	24	6	31	6	10	16	12	DSN12，DSN16
F-M08125CK	M8x1.25	16	32	8	42	8	14	20	16	DSN20
F-M10125CK	M10x1.25	20	40	10	52	10	18	25.5	20	DSN25，DSN32
F-M12125CK	M12x1.25	24	48	12	62	12	20	29.5	24
F-M14150CK	M14x1.5	27	56	14	72	14	24	29.5	28	DSN40
F-M16150CK	M16x1.5	32	64	16	83	16	26	38.5	32
F-M20150CK	M20x1.5	40	80	20	105	20	34	47	40

MA/MAC系列不锈钢迷你缸

外形尺寸

尺寸表

符号	B	C(MA系列)	C(MSA/MTA系列)			BB	BC	BD	BE	BF	BP	F
缸径/行程	B	C(MA系列)	0-50	50-100	100-150	BB	BC	BD	BE	BF	BP	F
16	38	60	85	110		3	26		52	40	5.5	16
20	40	76	101	126	151	4	38	-	64	50	6.5	12
25	44	76	101	126	151	4	38	-	64	50	6.5	14
32	44	76	101	126	151	4	47	33	72	58	6.5	14
40	46	77	102	127	152	4	50	36	84	70	6.5	14

外形尺寸

尺寸表

符号	B	AA(MA系列)	AA(MSA/MTA系列)			AB	AC (MAL系列)	AC(MSAL/MTAL系列)			AE	AF	AH	AL	AP	AQ	AT	F
缸径/行程	B	AA(MA系列)	0-50	50-100	100-150	AB	AC (MAL系列)	0-50	50-100	100-150	AE	AF	AH	AL	AP	AQ	AT	F
16	38	98	123	148	-	25	86	111	136	-	44	32	20	13	5.5	6	3	16
20	40	122	147	172	197	25	106	131	156	181	54	40	25	15	6.5	8	3	12
25	44	122	147	172	197	29	106	131	156	181	54	40	25	15	6.5	8	3	14
32	44	142	167	192	217	19	126	151	176	201	59	45	32	25	6.5	8	4	14
40	46	143	168	193	218	21	127	152	177	202	64	50	36	25	6.5	8	4	14

外形尺寸

尺寸表

符号	D	S	Q	CA	CB(MA系列)	CB (MSA/MTA系列)			CD	CE	CF	CH	CT	CP	CQ
缸径/行程	D	S	Q	CA	CB(MA系列)	0-50	50-100	100-150	CD	CE	CF	CH	CT	CP	CQ
16	16	9	12	-	107	132	157	-	23	-	12	20	2	5.5	16
20	21	12	16	51	128	153	178	203	48	67	32	32	3	6.5	22
25	21	12	16	51	132	157	182	207	48	67	32	32	3	6.5	22
32	27	15	16	51	135	160	185	210	52	67	36	36	4	6.5	24
40	27	15	20	55	138	163	188	213	56	71	40	40	4	6.5	28

外形尺寸

尺寸表

型号	NB	NC	ND	NE	NF	NG	NH	NM	缸径	16	20	25	32	40
F-M04070I	10	4	16	21	7	6	M4x0.7	4	接头配套表
F-M06100I	12	5	21	28	8.5	8	M6x1	6		√
F-M08125I	16	8	30	40	11	15	M8x1.25	8			√
F-M10125I	20	10	40	50	15	18	M10x1.25	10				√	√
F-M12125I	24	12	48	62	24	18	M12x1.25	12						√

MAL/MALC系列铝合金迷你缸

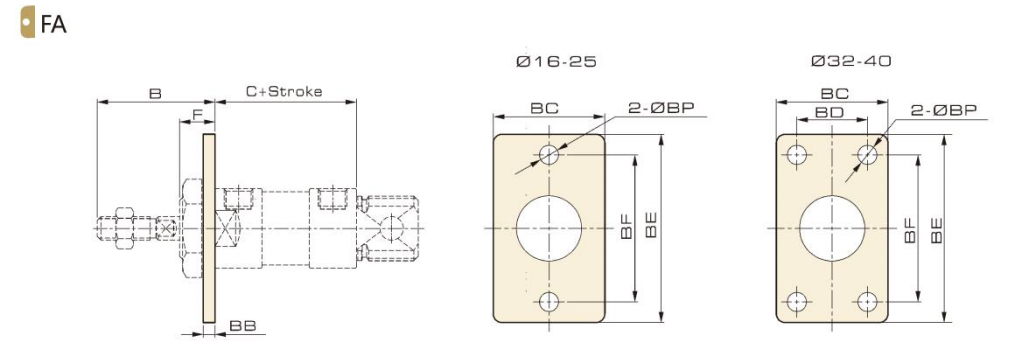

外形尺寸

尺寸表

符号	B	C(MAL 系列)	C (MSAL/MTAL系列)			BB	BC	BD	BE	BF	BP	F
缸径/行程	B	C(MAL 系列)	0-50	50-100	100-150	BB	BC	BD	BE	BF	BP	F
16	38	52	77	102	-	3	26	-	52	40	5.5	14
20	40	70	95	120	145	4	38	-	64	50	6.5	12
25	44	70	95	120	145	4	38	-	64	50	6.5	14
32	44	70	95	120	145	4	47	33	72	58	6.5	14
40	46	92	117	142	167	4	50	36	84	70	6.5	14

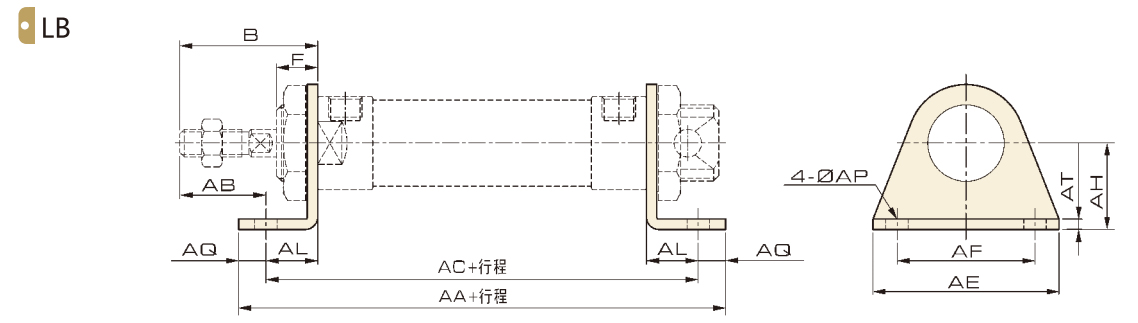

外形尺寸

尺寸表

符号	B	AA(MAL系列)	AA(MSAL/MTAL系列)			AB	AC(MAL系列)	AC(MSAL/MTAL系列)			AE	AF	AH	AL	AP	AQ	AT	F
缸径/行程	B	AA(MAL系列)	0-50	50-100	100-150	AB	AC(MAL系列)	0-50	50-100	100-150	AE	AF	AH	AL	AP	AQ	AT	F
16	38	90	115	140	-	25	78	103	128	-	44	32	20	13	5.5	6	3	14
20	40	116	141	166	191	25	100	125	150	175	54	40	25	15	6.5	8	3	12
25	44	116	141	166	191	29	100	125	150	175	54	40	25	15	6.5	8	3	14
32	44	136	161	186	211	19	120	145	170	195	59	45	32	25	6.5	8	4	14
40	46	158	183	208	233	21	142	167	192	217	64	50	36	25	6.5	8	4	14

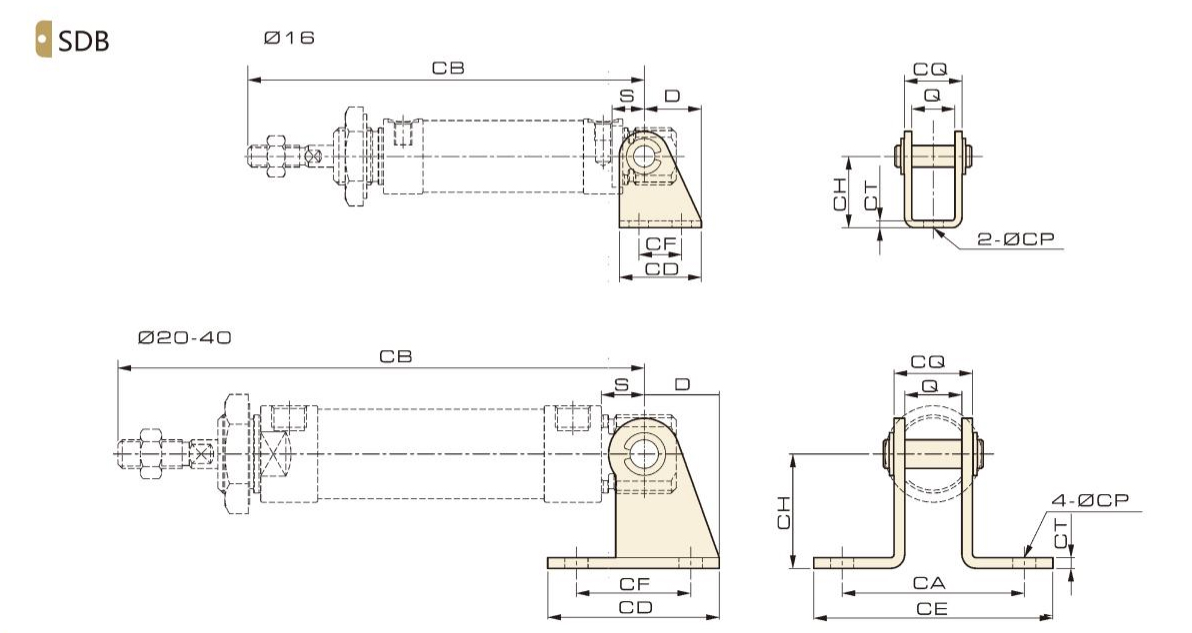

外形尺寸

尺寸表

符号	D	S	Q	CA	CB(MAL系列)	CB(MSAL/MTAL系列)			CD	CE	CF	CH	CT	CP	CQ
缸径/行程	D	S	Q	CA	CB(MAL系列)	0-50	50-100	100-150	CD	CE	CF	CH	CT	CP	CQ
16	16	9	12	-	96	121	146	-	23	-	12	20	2	5.5	16
20	21	12	16	51	122	147	172	197	48	67	32	32	3	6.5	22
25	21	12	16	51	126	151	176	201	48	67	32	32	3	6.5	22
32	27	15	16	51	129	154	179	204	52	67	36	36	4	6.5	24
40	27	15	20	55	153	178	203	228	56	71	40	40	4	6.5	28

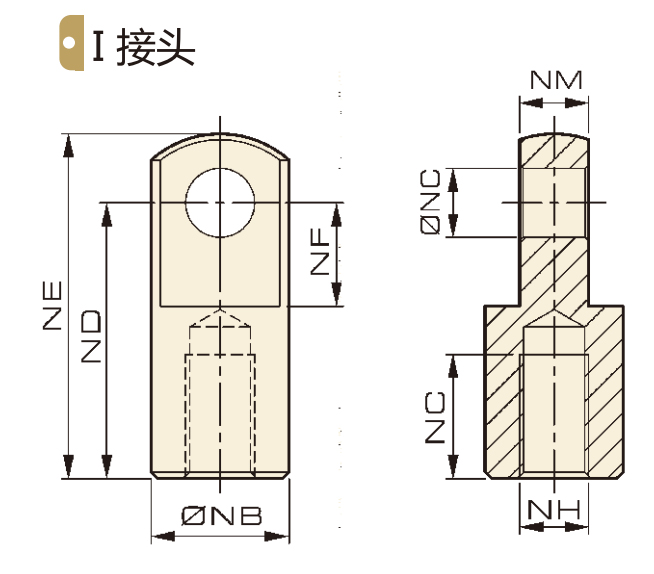

外形尺寸

尺寸表

型号	NB	NC	ND	NE	NF	NG	NH	NM	缸径	16	20	25	32	40
F-M04070I	10	4	16	21	7	6	M4x0.7	4	接头配套表
F-M06100I	12	5	21	28	8.5	8	M6x1	6		√
F-M08125I	16	8	30	40	11	15	M8x1.25	8			√
F-M10125I	20	10	40	52	15	18	M10x1.25	10				√	√
F-M12125I	24	12	48	62	24	18	M12x1.25	12						√

联络方式

浙江省宁波市溪口镇气动产业园兴佳路1号
客户服务热线：

400-9266-400
国内销售部：

+86-574-88869818

+86-574-88869826
国际贸易部：

+86-574-88869817

+86-574-88869816
办公厅：

+86-574-88869833
royshan@jelpc.com

关于我们

企业简介

企业历程

创新与质量

企业成就

行业解决方案

新闻资讯
产品中心

控制元件

阀岛

执行元件

气源处理件

气动辅件
微信公众号
