气控阀

4A100-400 系列

4A100-400 系列

0
查看: 673
  • 产品参数

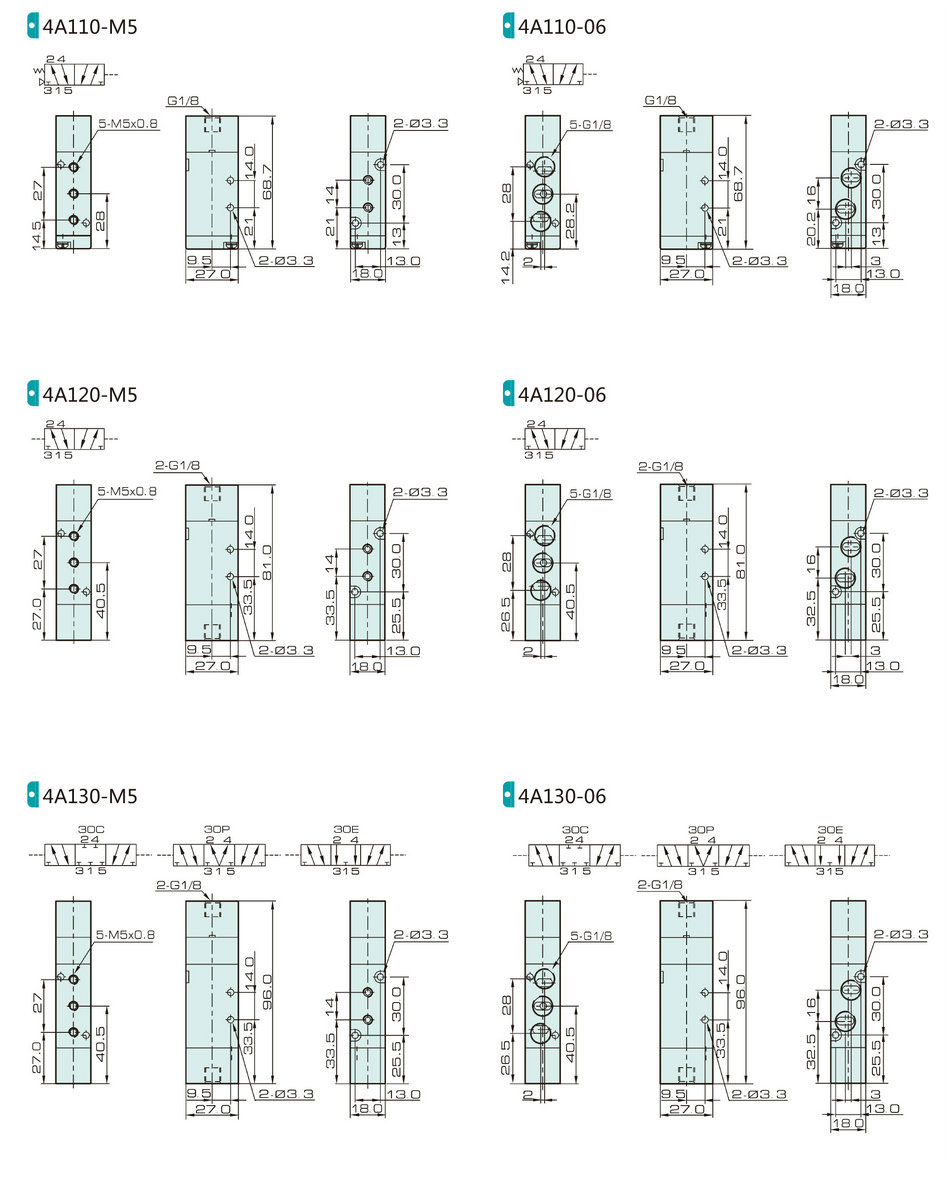

  • 产品尺寸

订购码:







规格参数



型号

J4V110-M5 J4V120-M5 J4V130C-M5 J4V130E-M5 J4V130P-M5 J4V110-06 J4V120-06 J4V130C-06 J4V130E-06 J4V130P-06
4A110-M5 4A120-M5 4A130C-M5 4A130E-M5 4A130P-M5 4A110-06 4A120-06 4A130C-06 4A130E-06 4A130P-06

位置数

二位五通

三位五通

二位五通

三位五通

有效截面积

10 mm 2 (CV = 0.56) 7 mm 2 (CV = 0.40) 12 mm 2 (CV = 0.67) 9 mm 2 (CV = 0.5)

型号

J3V110-M5 J3V120-M5 3A110-M5 3A120-M5 J3V110-06 J3V120-06 3A110-06 3A120-06

位置数

二位三通

有效截面积

10 mm 2 (CV = 0.56) 12 mm 2 ( CV = 0.67)

接管口径

进气=出气=排气=M5×0.8

进气=出气=排气=G1/8″



工作介质

经40微米过滤的空气

动作方式

内部先导式

使用压力

0.15~0.8 MPa

最大耐压力

1.2MPa

工作温度

-20 ~ 70 ℃

电压范围

± 10%

耗电量

AC: 2.5VA DC: 2.5W

绝缘性及防护等级

F级.IP65

接线形式

出线式或端子式

最高动作频率

每秒五次

最短励磁时间

0.05秒
