机械阀及其他

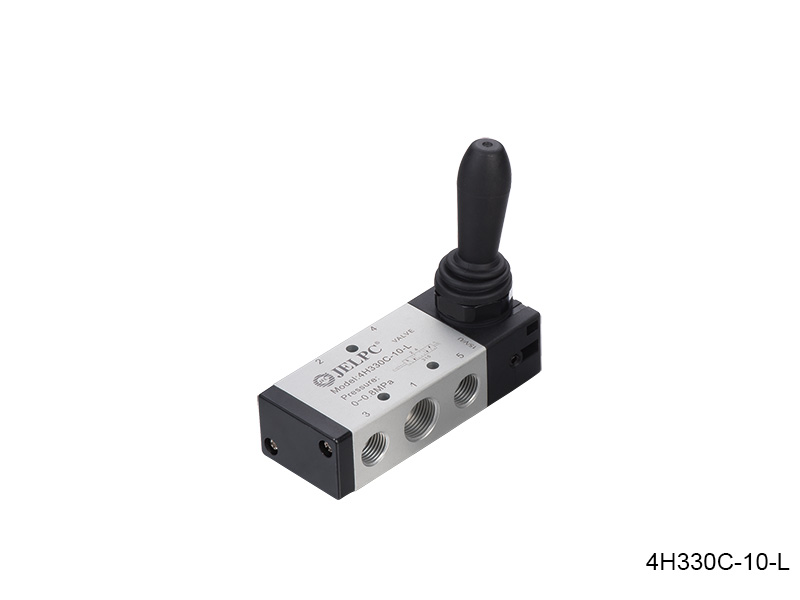

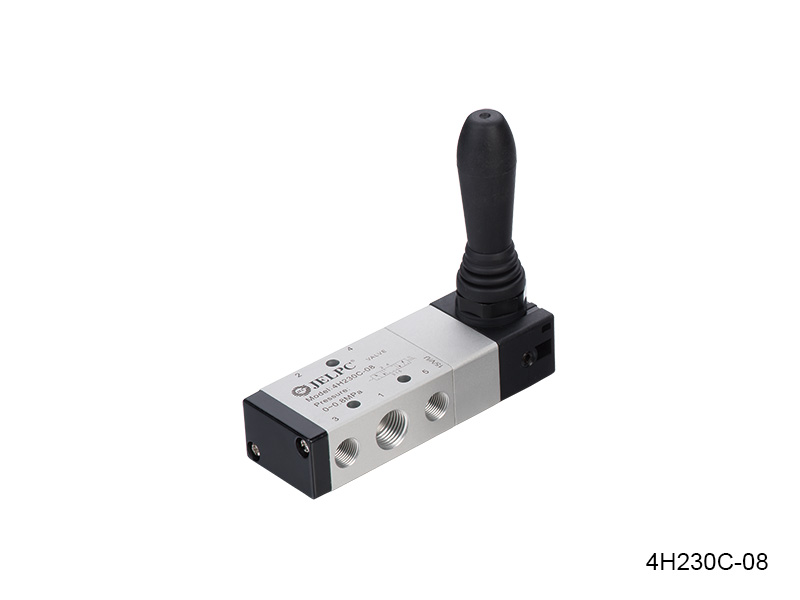

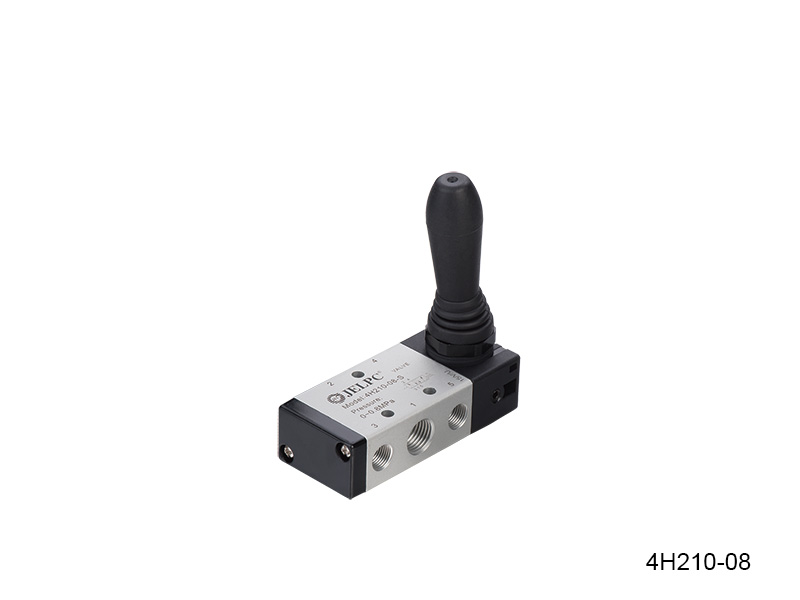

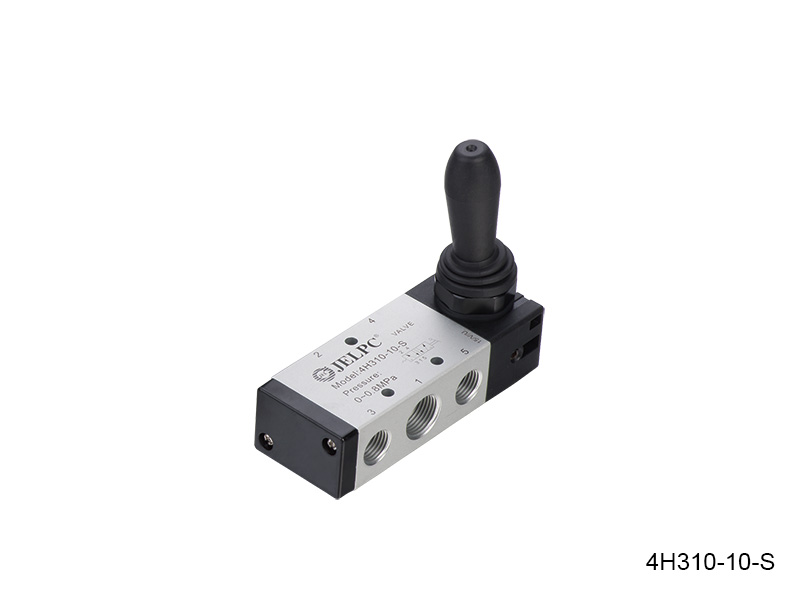

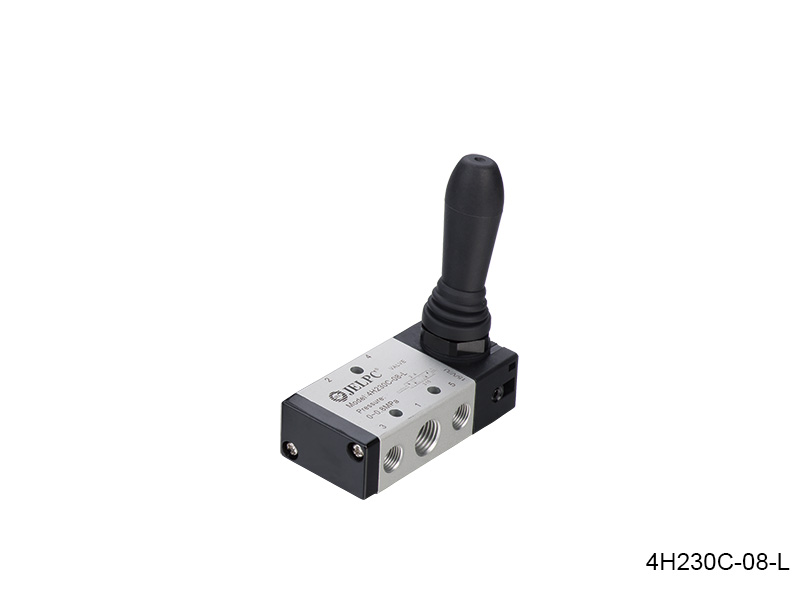

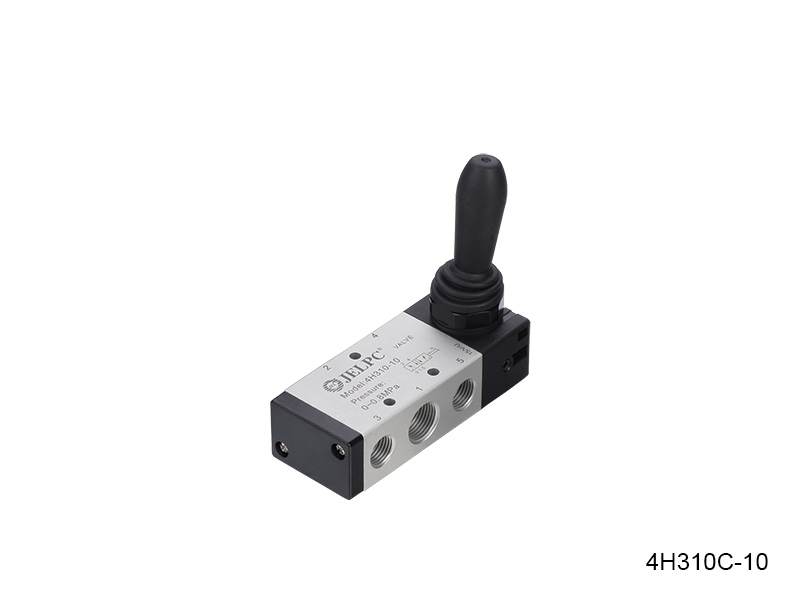

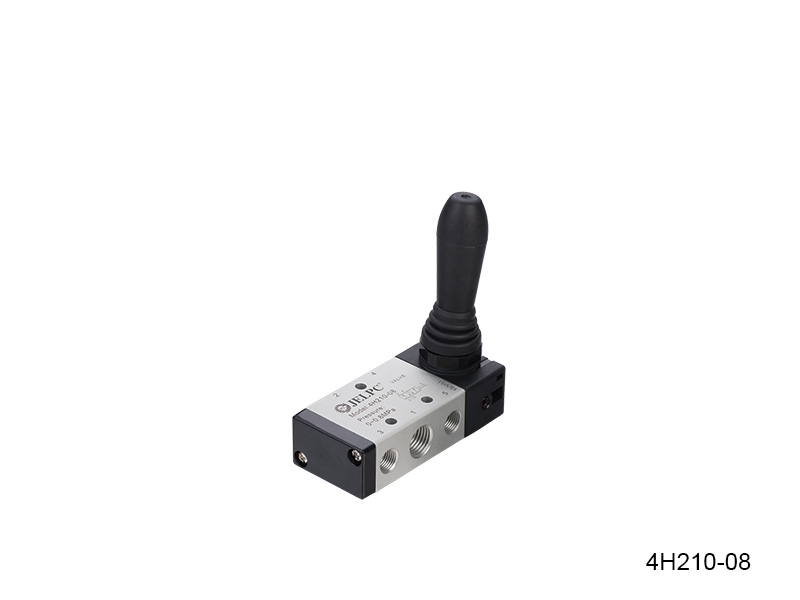

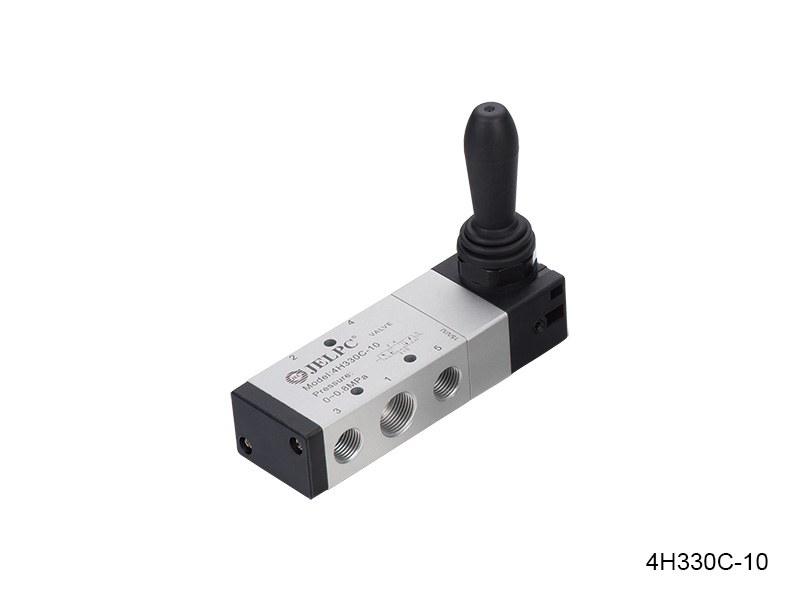

4H系列

4H系列

手扳阀



0
查看: 1,938
  • 产品参数

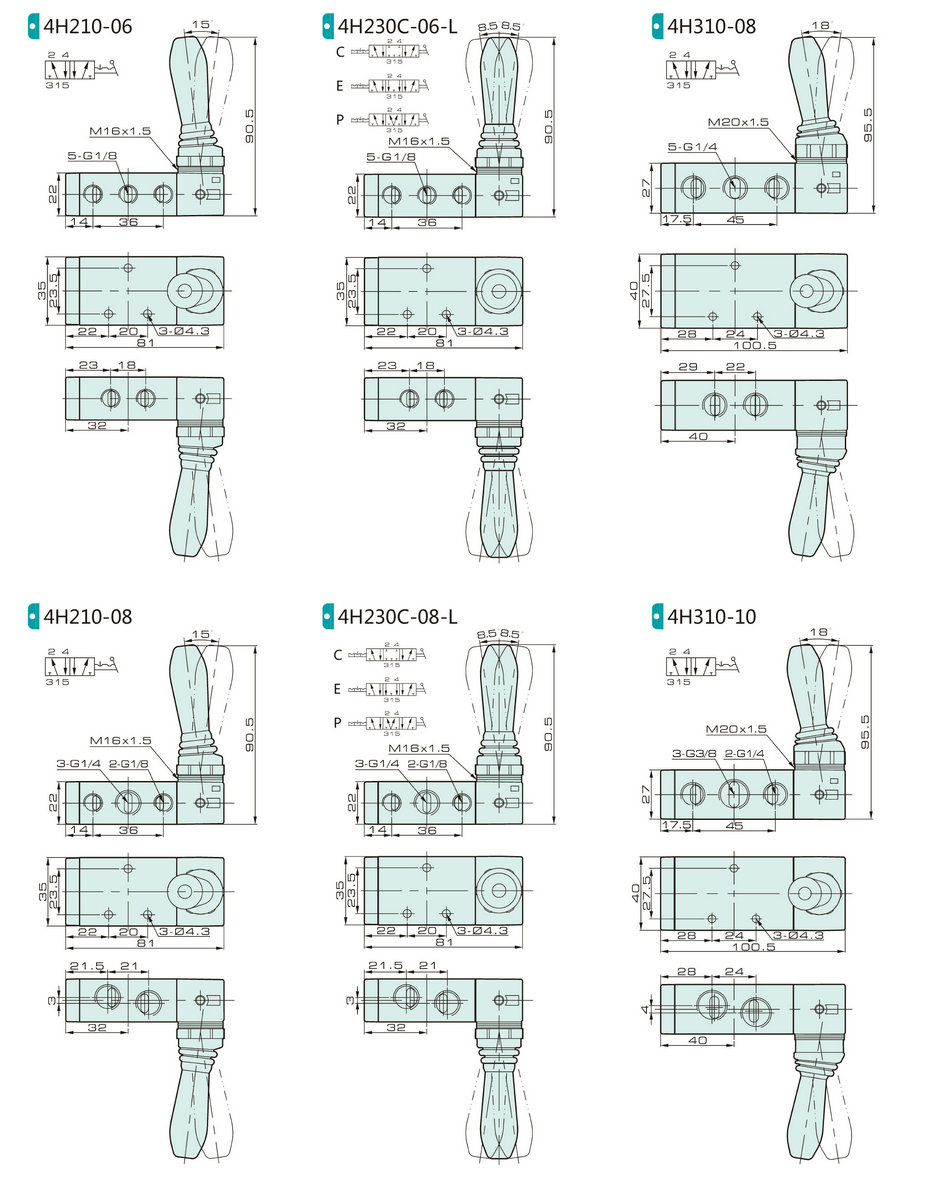

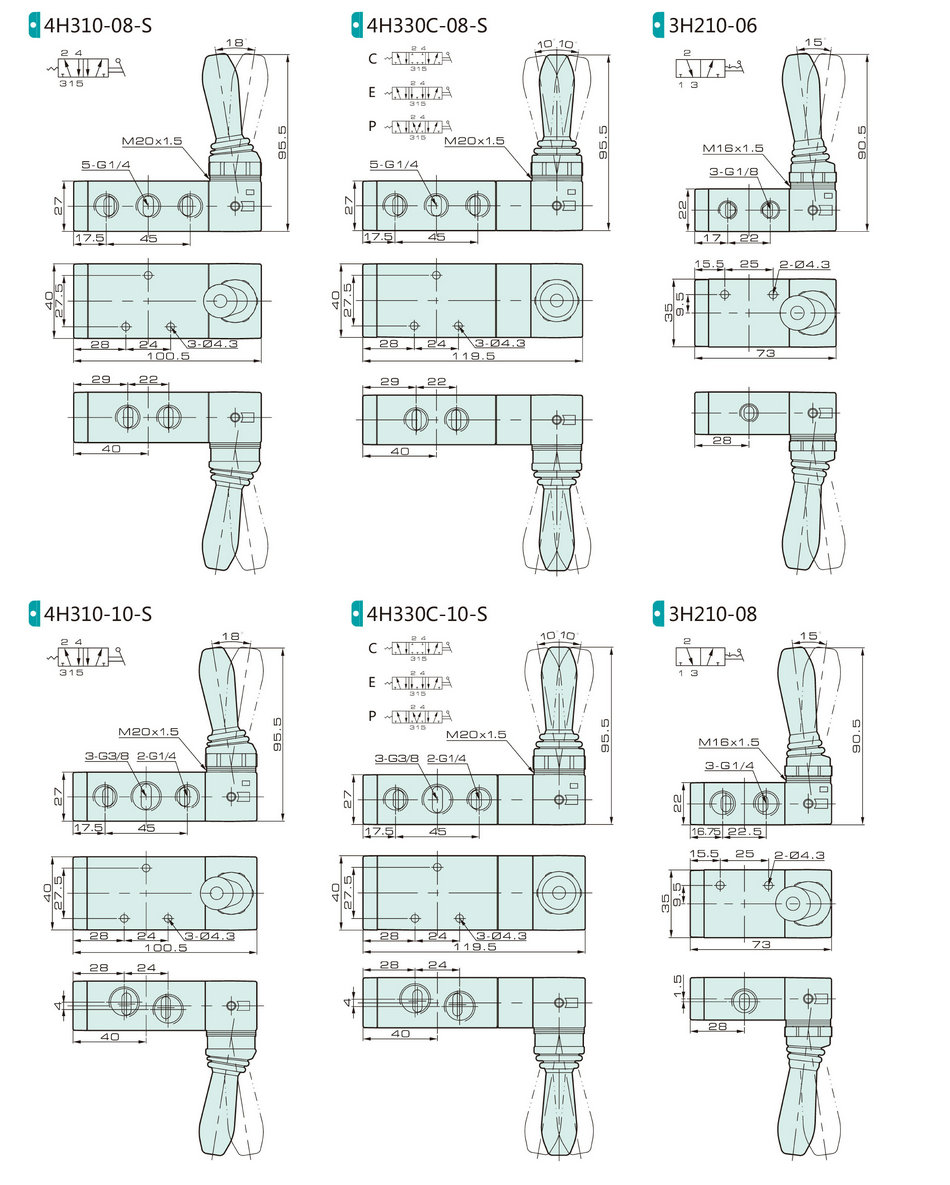

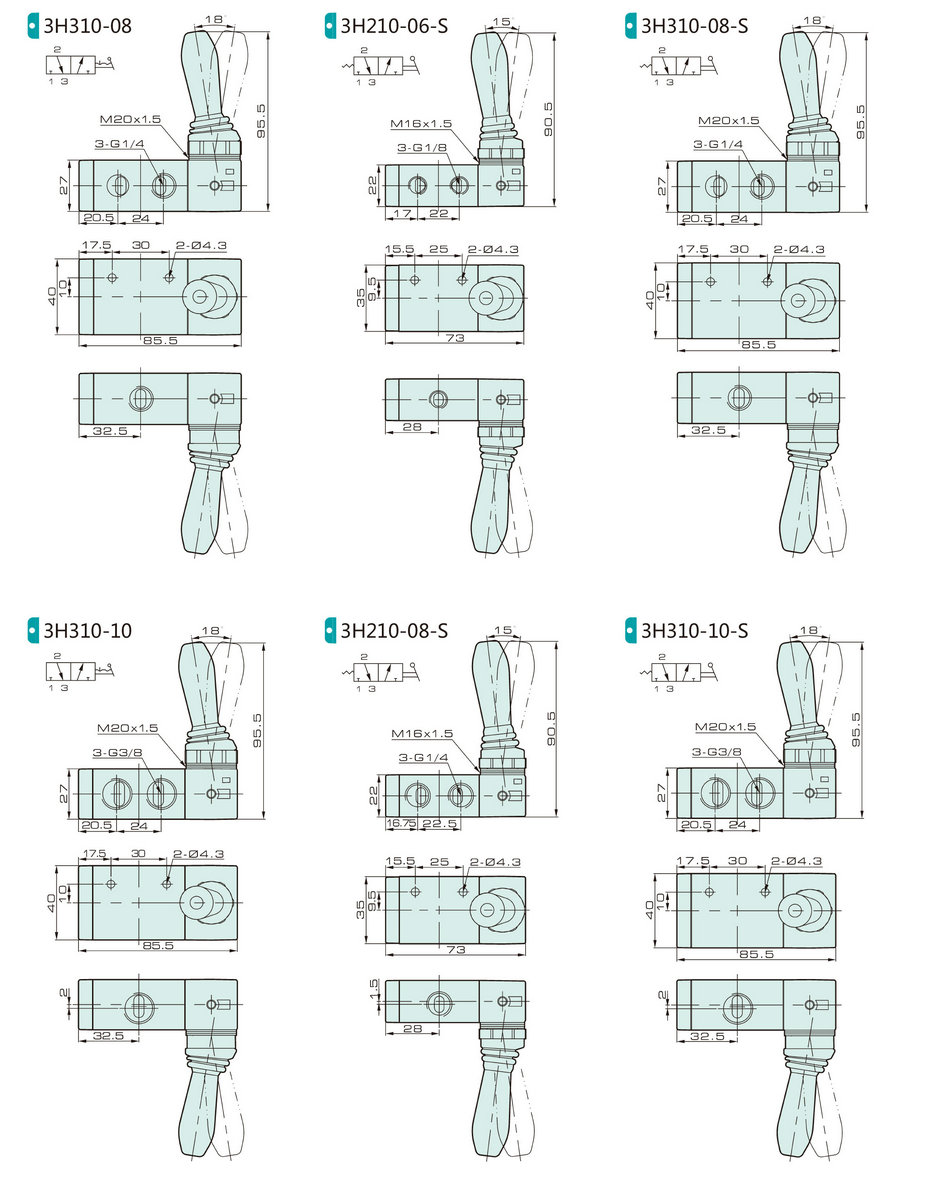

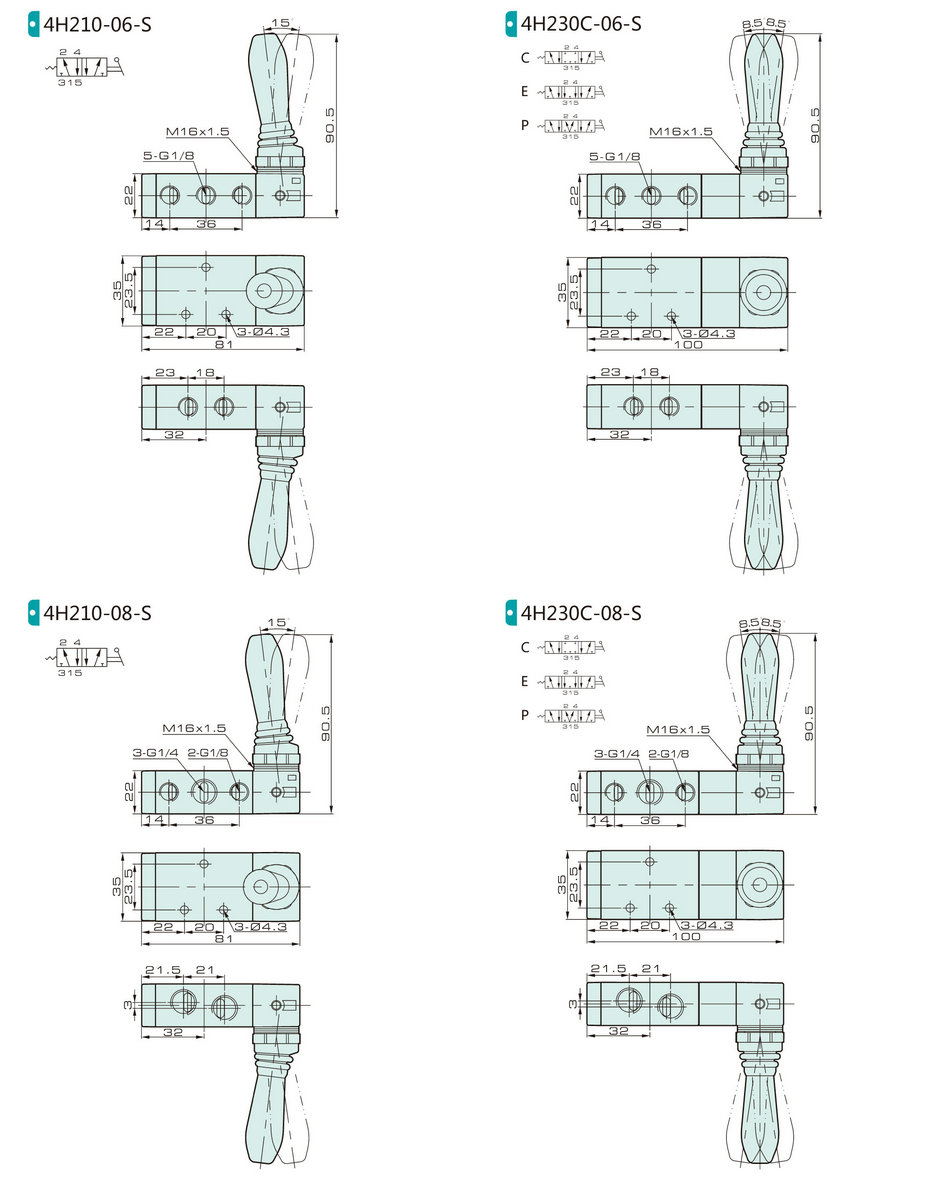

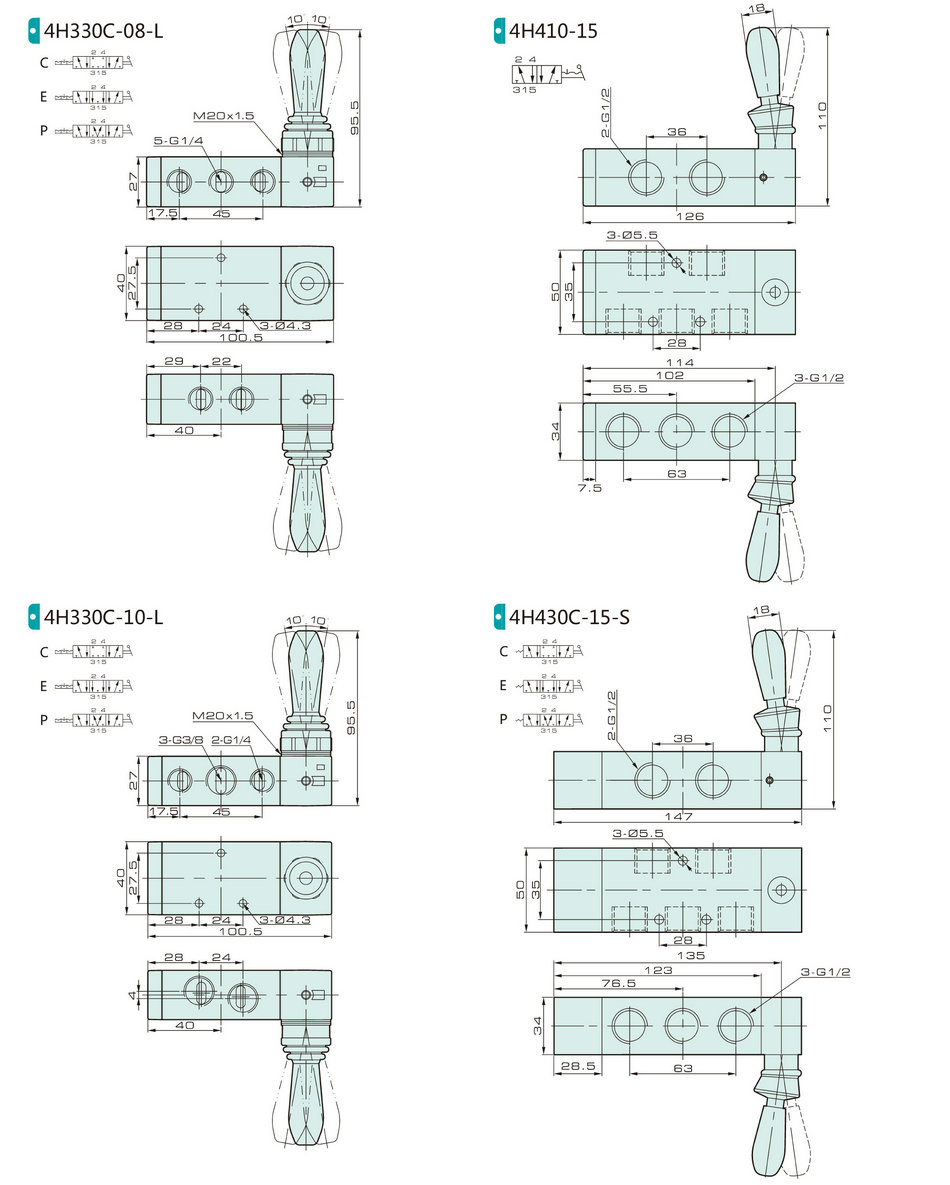

  • 产品尺寸

性能特点

1. 全新加工工艺,阀体内孔粗糙度提升。

2. 手柄座采用高强度塑料,美化其外观。

3.  采用德国进口高标特种润滑脂,有效形成保护膜,降低磨损。

4. 阀芯采用日本进口密封件,增加其使用寿命。

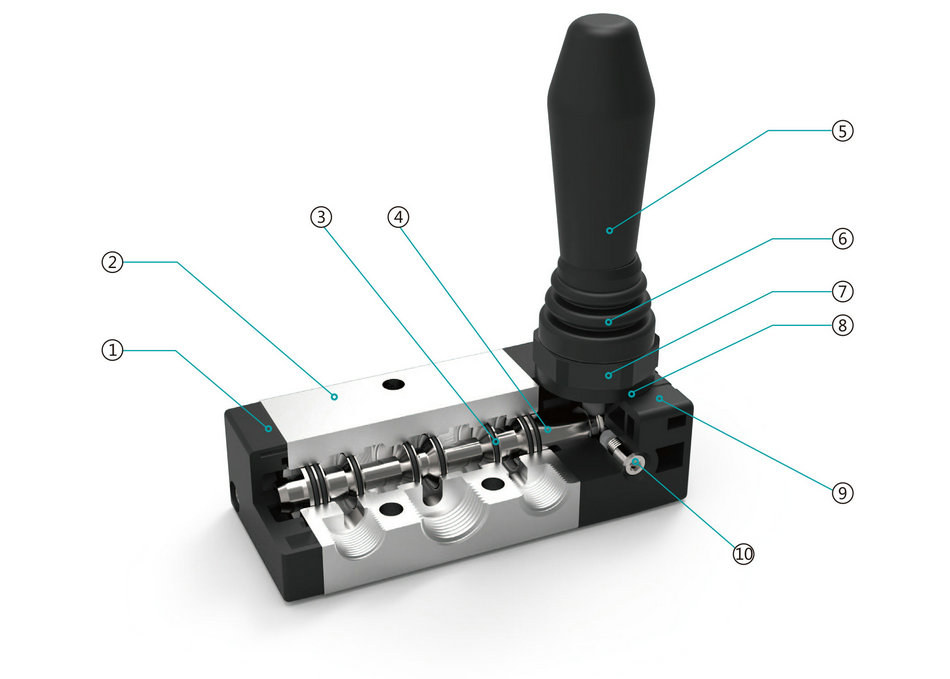

内部结构图





零件表



编号

名称

编号

名称

l

后盖

6

防尘套

2

阀体

7

锁紧螺母

3

扁形圈

8

垫片

4

阀杆

9

上盖

5

手柄

10

紧定螺钉

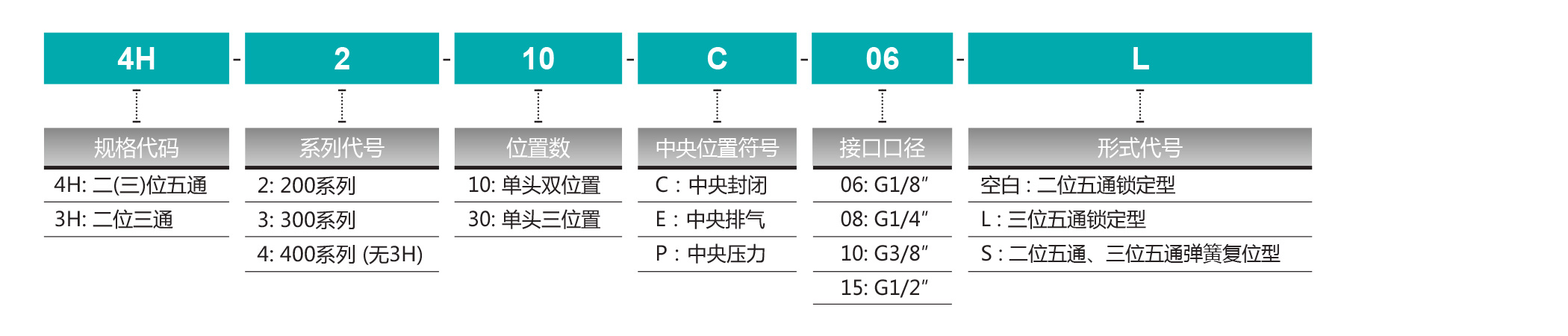

订购码







规格参数



型号

4H210-06

4H210-08

4H230-08

4H310-08

4H310-10

4H330-10

4H410-15

4H430-15

工作介质

经40微米过滤的空气

动作方式

直动式

有效截面积

14mm²(CV=0.78)

16mm²(CV=0.89)

12mm²(CV=0.67)

25mm²(CV=1.4)

30mm²(CV=1.68)

18mm²(CV=1.00)

50mm²(CV=2.79)

30mm²(CV=1.68)

接管口径

进气=出气=排气
=G1/8″

进气=出气=G1/4″排气=G1/8″

进气=排气=出气=G1/4″

进气=排气=出气=G1/4″

进气=出气=G3/8″ 排气=G1/4″

进气=出气=排气=G1/2″

使用压力范围

0~0.8MPa

使用温度范围

-20~70℃
